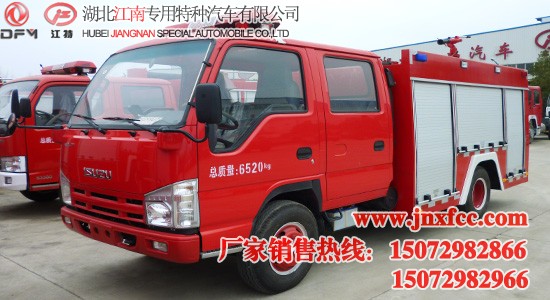

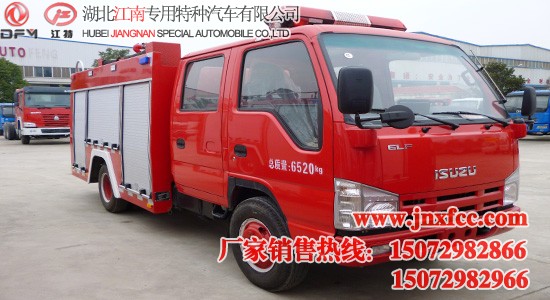

消防車廠家獲悉,JDF5072GXFSG20C型水罐消防車,慶鈴五十鈴消防車是一款暢銷型消防車，國四排放標準,該消防車外形尺寸：6260×1980×2780，載水量3000L，揚程50米，采用4JB1CN五十鈴發動機98馬力,5檔變速箱,700-16輪胎,適合城市消防隊和企業消防用。慶鈴3噸消防車是采用慶鈴QL10703HWRY型底盤制造而成，軸距3360m。
1、底盤：
2.1制 造 商： 慶鈴汽車股份有限公司
2.2底盤型號： QL10703HWRY二類底盤
2.3驅動形式： 4×2
2.4軸距： 3360
2.5發動機型號： 4JB1CN
2.6缸 數： 4
2.7額定功率： 72Kw
3、取力器 ：
3.1形 式： 全功率夾心式（帶附加冷卻裝置）
3.2潤滑方式： 飛濺式
4、消防泵
4.1品 牌： 上海雄真
4.2型 號： CB10/20專用消防泵
4.3流 量： 1.0MPa時（常壓工況） 20 L/s
4.4引水形式： 采用全自動智能型真空泵進行水環式引水
4.5吸水深度： 7m
4.6引水時間： ≤35s
4.7安裝形式： 后置式
5、水-泡沫兩用炮
5.1 品 牌： 成都威斯特
5.2 型 號： PS20
5.3最大流量： ≥20 L/s
5.4射 程： ≥45 m
二、主要功能及結構
1、駕駛室：
1.1結 構： 四門雙排座一體式焊接結構，帶專用液壓翻轉機構。
1.2座位設置： 2+3，其中前排2座，后排3座。座椅下可放置隨車工具。
1.3設 備：駕駛室內配置原車冷暖空調；設置水泵的取力器開關；警報器及警燈開關等。
2、泵房、管路及控制系統：
2.1泵房
2.1.1泵房安裝形式： 后置式
2.2.2泵房內設置 ： 水泵及管路系統，其結構緊湊、排布科學合理，裝有儀表、指示燈、操控開關的顯示控制面板設置在方便戰斗員操作使用的位置，并有明確的文字標識。
2.2管路系統：
2.2.1 進水口： 泵房兩側各設有1個Φ100mm吸水口；1個帶Φ100mm蝶閥的進水口，用于與水罐相連接。
2.2.2 注水口： 泵房兩側各設1個帶球閥的Φ65mm的罐注水口。
2.2.3 出水口：泵房兩側設置帶閥門的Φ65mm出水口各1個。
2.2.4 放余水管路：為保護水泵及各球閥，在管路中加裝了放余水球閥。
2.2.5 冷卻水管路： 為保護取力器的正常工作，管路中設有附加冷卻裝置。
2.3一體集成式流程控制系統：
設置在泵房中間后部，具備操作流程顯示、液位顯示、壓力顯示、真空顯示、手油門控制系統等功能，一體集成，清晰快捷。
3、液罐
3.1容 量： 水罐（3000L）
3.2材 質： 優質碳鋼，并采用高科技防腐處理
3.3結 構： 內加縱橫防蕩隔板
3.4型 式： 內膽式
3.5設 備： 1個Φ450mm入口孔，帶快速開啟鎖緊裝置
1個溢流裝置
1個液位傳感器
1個帶閥門的排污口
1個注水口
1個卸壓裝置
4、器材廂
4.1材 質：優質鋼材及鋁合金型材
4.2結 構：車廂外骨架及外蒙皮均為優質Q235A鋼材，內骨架為高強度鋁合金型材，內裝飾板及底板均為表面經陽極氧化處理的鋁合金板。
4.3器材廂門：采用輕型優質鋁合金，帶鋁合金大幅卷簾門，啟閉靈活、密封性好、噪音低、外形美觀、輕便可靠，所有卷簾門均可通用一把鑰匙開啟。
4.4內部結構：內骨架采用鋁型材搭接技術，能最大限度地提高空間利用率和可變性，在器材內采用了新型滑動托架、拖板以及高強度的塑料存放盒等存放結構，充分利用車廂內部有限空間，造形的美觀，取放器材方便、牢固。
