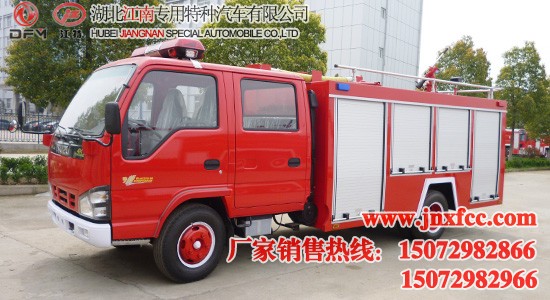

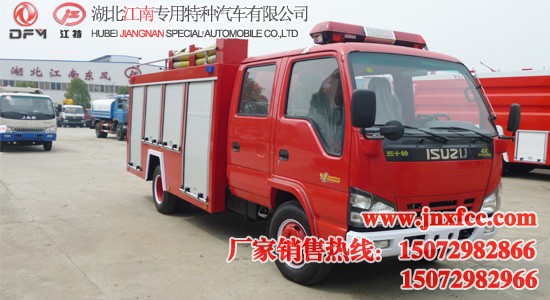

五十鈴消防車,慶鈴消防車生產制造商,慶鈴水罐消防車，采用慶鈴700P型載重汽車二類底盤QL1100TLARY改裝而成。該車具有功率大、車速高等特點；采用改裝雙排駕駛室，乘座舒適、操作集中、維修簡便，可廣泛用于大中城市公安消防隊、石油化工、廠礦企業及港口、碼頭等場所，撲救大型油類火災和一般物質火災，是理想的中型消防裝備。
整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第三階段限值的規定要求（歐Ⅲ標準）；所配消防泵和消防炮均通過國家消防裝備監督檢驗中心檢測；消防接口符合GB12514-2006標準；整車通過3C認證，符合機動車輛上牌的有關規定。
一、概述整車主要參數
長×寬×高： 6860×2200×2910 mm
最高車速： 110km/h
汽車通過角： 接近角≥21° 離去角≥15°
總重： 10000Kg
軸距： 4175mm
載重： PM40L：水：3000Kg 泡沫：1000Kg SG40L：水：4000Kg
二、底盤
（1）制造商：慶鈴汽車股份有限公司
（2）型號：700P系列QL1100TLARY
（3）發動機
型號：4HK1-TC
類型：直列四缸、水冷、高壓共軌增壓中冷柴油機
額定功率： 129Kw/2600rpm
最大扭矩： 500Nm/（1500～2000）rpm
排量：5.193L
排放標準：GB17691-2005國Ⅲ,GB3847-2005
（4）軸距：4175mm
（5）最高車速：95km/h
最大爬坡度： 35 %
最小轉彎直徑： 16m
（6）郵箱容積：100L
（7）變速箱：MLD-6Q
三、上裝結構及性能參數
1、乘員室
乘員室內設有前后兩排座位，可乘座6人(包括駕駛員1人)。原車儀表板處設置消防操縱儀表板及警燈控制盒；后排座位靠背設置4具空氣呼吸器專用靠背及固定夾具，駕駛室可以翻轉，便于發動機的維修。
2、取力器：
型號：FVR34QJ/700P
形式：全功率夾心式取力器。
功能：可實現車輛邊行走邊打水。
2、上裝車身
（1）泵房和器材箱
主框架結構采用Q235優質多孔鋼全焊接結構，外裝飾板采用光滑鋁板，用進口高強度粘結膠粘結。
泵房:泵室位于乘員室后部, 兩邊與后邊設鋁合金卷簾門，內有照明燈。
器材箱：位于車身后部, 兩邊設鋁合金卷簾門，內有照明燈。多孔鋼結構便于器材裝夾和位置調整。后部設上車爬梯，位置適當。
車頂：防滑, 可行走
保暖裝置：安裝獨立的燃油發生器（根據客戶要求選配）。
（2）水罐
容量: 3000L（PM40L）/4000L（SG40L）。
材質: 碳鋼，設計厚度為3：3：2（底板：側板：防蕩板）。
人孔：設DN430人孔1個，帶有快速鎖定/開啟、自動泄壓裝置。
溢流口：≥DN50。
放余水口：設1 個DN 40水罐放余水口，配球閥。
注水口：≥DN80,接DN 80內扣接口2只， 分別設在車的左右兩側，每邊1只,帶悶蓋。
進水口：水罐到水泵進水管≥DN100,閥門，可手動控制。
（3）泡沫罐:
容量: 1000L（PM40L）。
材質: 碳鋼，設計厚度3：3：2（底板：側板：防蕩板）。
人孔：設DN430人孔1個,帶有快速鎖定/開啟、自動泄壓裝置。
溢流口：≥DN50。
放余水口：設1 個DN 40水罐放余水口，配球閥。
3、水系統：
1）水泵采用CB20·10/30·60型車用消防泵
形式: 中低壓離心泵。
低壓流量：在1.0MPa壓力下60L/s，最大吸深：7m，最大吸深時引水時間： 50s
中壓流量：在2.0MPa壓力下30L/s。
管道用20號無縫鋼管。
布置形式：后置
進出水口: 泵房兩側各設1個DN100吸水口帶手動蝶閥，接口為內扣式鋁合金制成，配有不銹鋼濾網，帶悶蓋，左右各設1個DN65內扣式出水口,帶手動球閥和悶蓋。
2）泡沫比例混合系統:
形式：手動泡沫比例混合系統，混合比例3%、6%。
型號：PH32
4、滅火裝置
（1）車載（水、泡沫）炮（PM40L用）:
型號：PP24型車用消防炮
制造商：章丘消防廠
回轉角度：≥270°
最大仰/俯角：最大仰角+45°最大俯角-15°
流量及射程： 24L/s 泡沫340 m 水 345 m
（2）車載水炮（SG40L用）
型號：PS30-50D水炮
制造商： 章丘消防廠
回轉角度：360°水平回轉,
最大仰/俯角：最大仰角+70°最大俯角-30°
流量及射程： 30 L/s 水 350 m
5、消防控制系統
泵室內操控盤：所有參數顯示、能進行各種控制功能的操作，具有中文標識。
駕駛室內操控盤：所有參數顯示、控制功能的操作，具有中文標識。
6、電氣設備
（1）電動控制系統采用優質組件。
（2）車輛照明：采用24V電壓，符合GB4785－1998規定要求。
（3）駕駛室信號裝置：
長排警燈1個，符合GB13954-2004的規定。
電子警報器1個，符合GB8108-1999的規定，功率≥100W，有連續調頻功能。
駕駛室內設置 ：1個24V/12V通訊電源接口。
（4）火場照明:
上裝后部安裝消防探照燈1個。
（5）附加電器設為獨立式電路，控制裝置安裝在駕駛室內便于檢查和操作的位置。
7、表面處理：
（1）面漆：進口
（2）顏色：車體外表面主色為大紅色
8、隨車消防器材的布置和配備標準
（1）隨車器材的裝夾布置：
使用防銹蝕、防振動、防脫落、防劃傷、旋轉、推拉或抽拉式的專用夾具固定所有隨車器材。器材布置合理、緊湊、裝夾牢固，兩個動作內可取用任何器材。
（2）底盤隨車工具、備件配備：
底盤隨車工具一套，同型號備用輪胎一套，泡沫液外吸膠管1根。
