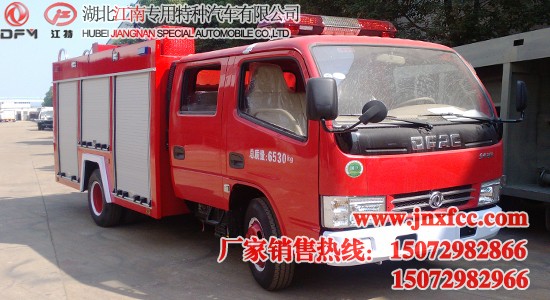

消防車廠家,消防車報價,東風銳鈴水罐消防車技術規格書(簡易)
一、底盤
1.廠家：東風汽車股份有限公司
2.型號：DFA1070DJ35D6二類底盤
3.驅動型式：2
4.軸距：3300mm
5.發動機型號：4F20ATCI發動機
6.發動機生產廠家：常柴股份有限公司
7.功率：60KW（95馬力）
8.滿載總質量：6530kg
9.額定載質量：1805kg
10.整備質量：4350kg
11.最高車速：75km/h
12.外型尺寸：長×寬×高6185×1980×2760mm
13、駕駛室
結 構：平頭雙排駕駛室全鋼框架焊接結構.
座位設置：5人
設 備：除原車設備外，加裝有100W警報器、回轉警燈開關、取力器控制開關及指示燈。
14、消防泵
型 號：CB10/20型常壓消防泵
流 量：低壓20L/s
壓 力：低壓1.0MPa
引水時間：≤35s（吸深7m時）
安裝形式：后置式
15、管路系統
內進水管路：1個Φ100mm的后進水，由罐體進入消防泵，裝1只Φ100mm蝶閥，連接液罐與水泵
外進水管路：泵后側外進水口管徑Φ100mm，接外吸管，內扣管牙式接口，
（悶蓋密封）；吸水管Φ100×4m(2根)。
出水管路：
※ 水泵兩側各有1個Φ65mm球閥控制的常壓出水口；
※ 1個Φ65mm的炮管路，采用Φ65mm撓性接頭，用Φ65mm球閥控制。
注水管路：
※ 1個Φ50mm注水管路，可通過水泵直接向罐內注水；
※ 在車身兩側各有1個Φ65mm的外注水口。
放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。
16、消防炮
型 號：PS20型
流 量：20L/s（1.0MPa）
射 程：水≥48m
17、液罐（內藏式）(可選外露罐)
載液量：1800kg~3000L
材 質：優質碳鋼板焊接制作
結 構：焊接式，內設防蕩板。
※ 1個人口孔，帶快速鎖緊及開啟裝置
※ 1個溢流閥裝置
※ 1個液位指示器
※ 1個排污口，手動閥控制
※ 1個空氣呼吸器閥（選裝）
18、取力器
型 式：夾心式
操 縱：電動控制
冷卻方式：強制式可調式水冷。
潤滑方式：飛濺式油潤滑。
19、器材箱及泵房
材 質：骨架、蒙皮為優質鋼材。
結 構：泵房、器材箱為全鋼框架焊接結構，器材箱左右兩側及泵房左右后三側均有鋁合金簾子門，防滑翻踏板。
20、附加電器系
※ 駕駛室頂部前端為長排警燈，后面一只中號紅色圓警燈（位于后泵房頂端）。
※ 車頂前后配有24V、60W火場照明燈各1只；
※ 車輛兩側上方各配有兩盞爆閃燈，下方安裝安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房內均裝有照明燈，并符合GB4785規定。
※ 警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。
※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：真空表、水泵出水中、低壓表；消防泵轉速表；液位指示裝置；取力器控制開關及指示器；泵房及器材箱燈開關。（儀表板安裝位置符合技術協議要求）
二、制造技術工藝要求
1.整車烤漆
※ 采用國產優質漆；
※ 車頂、翼子板、輪輞外圈、前保險杠為白色外，其余都為大紅色。
2.所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志；
3.整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定；
4.液罐符合GA39.5-92的規定；
5.所有鉚接間距均勻、適中；
6.車頂設有防護欄板、防滑花紋板，吸水管和消防梯的取用方式符合標書和技術協議要求。
7.車輛設有上下扶梯。
三、器材布置要求與器材配置標準
※ 站在地面或踏板上2個動作內取用任何器材。
※ 器材布置緊湊、裝夾牢固，取用方便。
※ 其它專用器材的布置符合標書和技術協議要求
※ 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材
※ 備胎安裝在車尾下方。
※ 常規器材：見附表一
四、隨車文件
※ 底盤使用說明書
※ 底盤質量保修卡
※ 底盤維護保養手冊
※ 底盤合格證
※ 整車合格證
※ 隨車工具清單
※ 發動機號碼拓印件
※ 底盤號碼拓印件
※ 消防車使用說明書
※ 隨車消防器材清單
附表一：消防車器材配備表
| 類別 |
序號 |
名 稱 |
規 格 |
數
量 |
單位 |
備 注 |
隨 車
技 術
文 件 |
1 |
消防車使用說明書 |
|
1 |
本 |
|
| 2 |
消防車合格證 |
|
1 |
單 |
|
| 3 |
消防車器材配置表 |
|
1 |
單 |
|
| 4 |
汽車底盤使用說明書 |
|
1 |
本 |
|
| 5 |
汽車底盤合格證 |
|
1 |
單 |
|
| 6 |
消防泵使用說明書 |
|
1 |
本 |
|
| 7 |
質量保修卡 |
|
1 |
單 |
|
| 8 |
隨車附件（工具） |
|
1 |
套 |
原底盤隨車附件、工具 |
滅 火
裝 備
|
1 |
吸水管 |
KD100/2m |
4 |
根 |
螺紋式 |
| 2 |
濾水器 |
FLF100 |
1 |
件 |
螺紋式 |
| 3 |
分水器 |
FII80/65×2-1.6 |
1 |
件 |
內扣式 |
| 4 |
集水器 |
JII100/65×2-1.0 |
1 |
件 |
內扣式 |
| 5 |
水帶 |
13-65-20 |
8 |
盤 |
內扣式 |
| 6 |
異徑接口 |
KJ65/80 |
2 |
件 |
內扣式 |
| 7 |
水帶包布 |
DT-SB |
8 |
件 |
|
| 8 |
水帶掛鉤 |
|
8 |
件 |
|
| 9 |
地上消火栓扳手 |
QT-DS1；長400 |
1 |
件 |
|
| 10 |
地下消火栓扳手 |
長860 |
1 |
件 |
|
| 11 |
吸水管扳手 |
FS100 |
2 |
件 |
|
| 12 |
直流開關水槍 |
QZG3.5/7.5；65 |
1 |
支 |
內扣式 |
| 13 |
直流開花水槍 |
QZK3.5/7.5；65 |
1 |
支 |
內扣式 |
| 14 |
滅火器 |
8㎏/ABC |
1 |
具 |
|
| 15 |
消防腰斧 |
長390 ；GF-285 |
1 |
件 |
|
| 16 |
橡皮錘 |
|
1 |
件 |
|
| 17 |
可充電式手提照明燈 |
|
1 |
盞 |
|
| 說 明 |
1、凡未列入該配置表中其他器材均為選配，價格另行計算。例如橡膠型水帶護橋、車頂伸縮梯、空呼器等。
2、如果需要將水帶及接口的形式全部由內扣式改為卡式，價格將有所增加。 |
