國四系列：東風天錦水罐消防車技術規格書

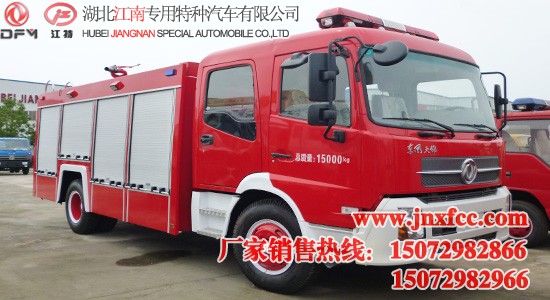

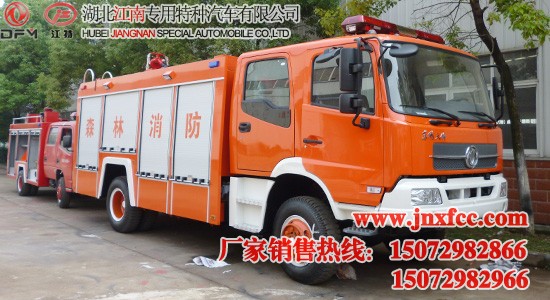

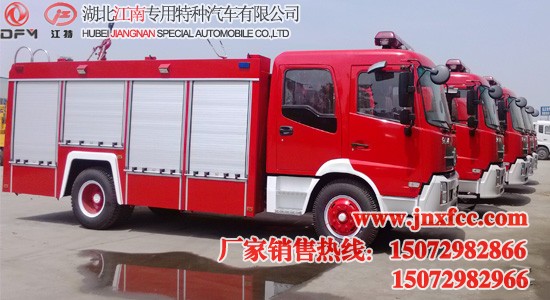

國四系列的東風天錦消防車，是一種中型的消防設備，采用東風汽車公司生產的東風天錦DFL1160BX5二類底盤改裝而成的水罐消防車，罐體載水量可達到6-7噸，其配備的國四環保動力強勁的康明斯6缸中冷增壓發動機，消防泵全自動真空引水，吸水速度快，流量大，射程遠，整車線條優美，駕乘感舒適，消防性能強，射程最大高度55米，能廣泛被利用在需要消防車的環境中，是一款高性價的車型。
東風天錦消防車技術規格書
一、 東風天錦水罐消防車汽車底盤：
1、 東風天錦水罐消防車底盤采用東風天錦DFL1160BX5，康明斯發動機180/185馬力。
2、 消防車軸距4700
3、 消防車最高車速：≥90km/h
4、 消防車發動機：
（1）、型式：水冷直列六缸四沖程增壓柴油機
（2）、型號：ISDe180 30、ISDe185 30
（3）、額定功率：132功率、136功率。
（4）、最大扭矩：559N.m(1500 1700r/min)
5、消防車離合器：單片干式，摩擦片外徑￠350mm，液壓遠距離操縱，離合帶氣壓助力器。
6、消防車變速器：機械式六檔變速箱，機械式遠距離雙桿操縱。
7、消防車傳動軸：開式，十字軸式萬向節，帶有十字軸滾針軸承。
8、消防車前軸：端拳式、鍛鋼件工字型斷面。
9、消防車后橋：驅動橋，單級雙曲線齒輪主減速器，全浮式半軸。
10、消防車輪胎規格：9.00-20,9.00R20,10.00-20,10.00R20
11、消防車懸架：前懸架為多片簧，吊耳式結構，有雙向作用筒式減城器。后懸架為主副簧結構。
12、消防車轉向系統：動力轉向系統。
13、消防車制動系統：雙回路氣制動系統。
14、消防車電氣系統：采用24V制電路系統。
15：滿載總質量≤15噸。
二、 東風天錦水罐消防車駕駛室
1、 結構：二汽特種車身廠專業制作，整體沖壓式駕駛樓，平頭、四門、雙排座，扭桿式翻轉機構。
2、 布局：駕駛室前排有司機座1個，乘員座1個，后排有乘員座4個，乘員和駕駛員間可直接通話，交流方便。
3、 設備：除原車設備外，加裝有取力器控制開關及指示燈、警燈、警報燈、爆閃燈、標志燈、示廓燈等開關。
三、 東風天錦水罐消防車液罐
1、 容量：水6000kg
2、 材質：水罐采用武鋼Q235-B優質碳鋼板，經特殊防腐處理，如有泡沫罐采用不銹鋼板。頂板厚度3mm、底板厚度為4mm。
3、 結構：鋼板焊接式，水罐體為大型卷板機一次性卷板成型，縱向焊接，內設防浪板。
4、 設備：液罐設2個人孔，帶有快速鎖緊及開啟裝置，設2個排污口（帶球閥啟閉裝置），設2個液位指示器，設1個罐體溢流裝置，1個罐頂溢流裝置，罐體兩側各設1個單向注水口，帶快速接口。
5、 聯接：罐體通過管路系統與消防泵合理聯接，與水罐有1個注水口，1個后進水口，與泡沫罐有1個進液門。
6、 技術要求：符合GA39.5的有關規定。
四、 東風天錦水罐消防車消防泵及管路總成
1、 消防泵
（1）、型號：中低壓消防泵型號CB20.10/20.40 、消防泵型號CB18/15-XZ
（2）、引水裝置：采用干式多片電磁離合器自動脫離機構，無需添加任何潤滑劑，建立0.3MPa的壓力時即可完成引水動作,引水時間≤25秒,反應靈敏,可在任何轉速下實現自動脫離。可連續運轉，使用壽命長。
（3）、安裝位置：中置式（采用夾心取力器取力）或后置式
2、 管路總成
水泵設有吸水口2個，出水口2個，均為快速接口，裝有1付中壓卷盤（膠管長度40米），配備1只中壓槍。通過罐到頂部的水泡管路直徑為80mm，管路中配有取力器冷卻水管路，泵放余水管路，并有不間斷引水總成。
五、 東風天錦水罐消防車消防炮
1、 型號：PL48型可調式
2、 安裝位置：水罐頂部
3、 水炮水平回轉角：360°
4、 水炮最大俯仰角：30°-+70°
5、 壓力：0.5-1.2MPa
6、 流量：48L/S
7、 射程：水射程≥60米
六、 東風天錦水罐消防車取力器
采用先進工藝，質量可靠，性能穩定無噪音，操作方便。
1、 型式：夾心式（全功率取力）
2、 構造：齒輪采用優質合金鋼，采用滲碳表面淬火等特種工藝加工而成。
3、 操縱：采用電磁閥控制（氣壓助力）。
4、 冷卻：強制、自動調節式水冷。
5、 潤滑：飛濺潤滑。
6、 指示燈：駕駛室內設有一只取力器工作指示燈。
七、 東風天錦水罐消防車器材箱及泵房
用料考究，裝飾新穎，結構設計合理，安全可靠。
1、結構：整體式框架焊接結構，確保強度和剛度，器材箱及泵房均采用45×45mm鋁合金型材內藏式搭接技術，合理分配空間，提高空間利用率和可變性。
2、材質：骨架、蒙皮為優質Q235-A鋼材，外部側板2mm厚，頂板，底板3mm厚，泵房及器材箱裝飾采用1.5mm-2.5mm厚鋁合金花紋板（陽極氧化處理），且花紋鋁板通過具有彈性、高粘接強度的密封膠與主結構相聯，聯接牢固無振動發響，接口平整，美觀耐用。
3、 簾子門：器材箱及泵房均采用鋁合金卷簾門開啟方式，開關方便可靠。
八、東風天錦水罐消防車器材布置原則
1、 按戰斗編成和戰斗展開設計器材集成。
2、 按人體工程學原理設計各種器材托架。
3、 按使用邏輯關系和使用頻率放置器材。
4、 站在地面式或踏板上1-2個動作內取用任何器材。
九、東風天錦水罐消防車器材布置要求
1、 車頂設多用途拉梯支架、取用方便、快捷。
2、 水帶放置采用隔板式放置方式，安全可靠，方便快捷。
3、 器材箱放置空氣呼吸器支架跑車、可安裝6具空氣呼吸器。
4、 使用鋁合金型器材搭接技術分隔器材箱，使各種器材放置合理，空間利用率大于80%。
5、 使用防銹、防振、防脫落、防劃傷的專用平具固定所有器材。
十、踏腳翻板
1、材質：骨架為優質Q235-A鋼材，蒙皮為2.5mm厚鋁合金花紋板（陽極氧化處理）。
2、結構：翻板采用30×30熱軋矩形管框架焊接，氣彈簧鎖定，安全可靠。
3、要求：踏腳翻板翻下時高度不大于550mm,靜載荷大于225Kg。翻上時符合GB11567的規定。
十一、儀表板及板上設備
儀表板位于泵房內，觀測方便，操作靈活，儀表板裝有：轉速表一個，水泵真空表、壓力表各一只；器材箱照明開關一個，水罐液位指示裝置一個，泡沫罐液位指示裝置一個，備用開關一個。
十二、電器系統
1、 車頂上部裝有1只紅藍色長排警燈。
2、 車頂前后配有24V、60W照明燈各一只。
3、 車輛兩側上方配有四只爆閃燈，下方裝有側標志燈，前后裝示廓燈，并符合GB4785規定。
4、警報器可設置5種以上警報音：警燈、警報器、照明燈等電路為獨立式附加電路，控制件安裝在駕駛室內，操作簡便，性能可靠。
十三、噴漆
1、 大紅色：駕駛室、器材箱、泵房、翻板。
2、 白色：輪輞外圈，前保險杠。
3、 油漆：福萊姆（PRIME）汽車漆。
十四、整車造型
車身以車頭外輪廓標準，各轉角處均為直角造型，整車造型氣派，美觀、大方。
十五、總體技術要求
1、 所有操作開關、儀表及車輛均符合規范的銘牌標志。
2、 整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定。
3、 罐體質理符合GA39.5《泡沫消防車通用技術條件》的規定。
4、 整車外觀美觀大方，平整度符合GA39.5的規定。
5、 所有鉚接間距均勻、適中。
6、 所有焊接牢固、焊后打磨光整。
