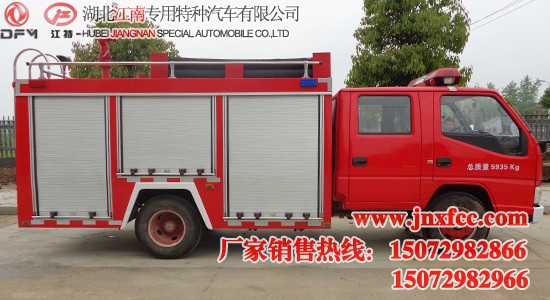

JDF5064GXFSG20B型水罐消防車，江鈴2.5噸水罐消防車是我公司采用江西五十鈴牌載貨汽車二類底盤JX1061TSGA24改制的輕型消防車，機動靈活，是公安消防部隊及各專職消防隊的常規消防裝備。江鈴水罐消防車是采用江鈴發動機109馬力，國四排放標準，罐體容積2.5-3立方，江鈴凱運雙排國四底盤，配置CB10/20消防泵和SP20消防水炮，有效射程48米以上。該車設計新穎，視野開闊，整體性好；水泵采用夾心取力方式，達到行進、滅火同步動作；具有動機強勁、扎實耐用、機動性強、噴灑射程遠等優勢和特點，可從天然水源和消防栓直接吸水，向其他車輛和消防裝備供水，也可向缺水地區供水；罐體載液量多，消防炮射程遠，滅火范圍大。是廠礦企業、石油化工、森林港口消防隊、企事業單位和消防官兵滅火戰斗和搶險救援的最佳消防車輛。
一 、主要配置及技術參數：
1、整車
1.1外形尺寸： 6225×1980×2810㎜
1.2滿載總質量： 5875 kg
1.3水容量：2500L
1.4乘員人數：5人
1.5最高車速：95 km/h
1.6排放標準： GB17691-2005國Ⅳ,GB3847-2005
2、底盤：
2.1制 造 商：江鈴汽車股份有限公司
2.2底盤型號：JX1061TSGA24 二類底盤
2.3驅動形式：4×2
2.4軸距：3360
2.5發動機型號：JX493ZLQ4
2.6缸 數： 4
2.7額定功率：80Kw 110馬力
3、取力器 ：
3.1形 式：全功率夾心式（帶附加冷卻裝置）
3.2潤滑方式：飛濺式
4、消防泵
4.1品 牌：上海雄真
4.2型 號：CB10/20低壓消防泵
4.3流 量：1.0MPa時（常壓工況） 20 L/s
4.4引水形式：采用全自動智能型真空泵進行水環式引水
4.5吸水深度：7m
4.6引水時間：≤35s
4.7安裝形式：后置式
5、水-泡沫兩用炮
5.1品 牌：成都威斯特
5.2型 號： PS20
5.3最大流量：≥20 L/s
5.4射 程：≥45 m
二、主要功能及結構
1、駕駛室：
1.1結 構： 四門雙排座一體式焊接結構，。
1.2座位設置： 2+3，其中前排2座，后排3座。座椅下可放置隨車工具。
1.3設 備：設置水泵的取力器開關；警報器及警燈開關等。
2、泵房、管路及控制系統：
2.1泵房
2.1.1泵房安裝形式： 后置式
2.2.2泵房內設置：水泵及管路系統，其結構緊湊、排布科學合理，裝有儀表、指示燈、操控開關的顯示控制面板設置在方便戰斗員操作使用的位置，并有明確的文字標識。
2.2管路系統：
2.2.1 進水口：泵房兩側各設有1個Φ100mm吸水口；1個帶Φ100mm蝶閥的進水口，用于與水罐相連接。
2.2.2 注水口：泵房兩側各設1個帶球閥的Φ65mm的罐注水口。
2.2.3 出水口：泵房兩側設置帶閥門的Φ65mm的出水口各1個。
2.2.4 放余水管路：為保護水泵及各球閥，在管路中加裝了放余水球閥。
2.2.5 冷卻水管路：為保護取力器的正常工作，管路中設有附加冷卻裝置。
2.3一體集成式流程控制系統：
設置在泵房中間后部，具備操作流程顯示、液位顯示、壓力顯示、真空顯示、手油門控制系統等功能，一體集成，清晰快捷。
3、液罐
3.1容 量：水罐（2000L）
3.2材 質：優質碳鋼，并采用高科技防腐處理
3.3結 構：內加縱橫防蕩隔板
3.4型 式：內藏式
3.5設 備：1個Φ450mm入口孔，帶快速開啟鎖緊裝置
1個溢流裝置
1個液位傳感器
1個帶閥門的排污口
2個注水口
1個卸壓裝置
4、器材廂
4.1材 質：優質鋼材及鋁合金型材
4.2結 構：車廂外骨架及外蒙皮均為優質Q235A鋼材，內骨架為高強度鋁合金型材，內裝飾板及底板均為表面經陽極氧化處理的鋁合金板。
4.3器材廂門：采用輕型優質鋁合金，帶鋁合金大幅卷簾門，啟閉靈活、密封性好、噪音低、外形美觀、輕便可靠，所有卷簾門均可通用一把鑰匙開啟。
4.4內部結構：內骨架采用鋁型材搭接技術，能最大限度地提高空間利用率和可變性，在器材內采用了新型滑動托架、拖板以及高強度的塑料存放盒等存放結構，充分利用車廂內部有限空間，造形的美觀，取放器材方便、牢固。
器材布置原則
□ 按戰斗編成和戰斗展開設計器材集成；
□ 按人體工程學原理設計各種器材托架；
□ 按使用邏輯關系和使用頻率放置器材；
□ 站在地面或踏板上，在2個動作內取用、放置消防器材。
5、電器及警示系統：
5.1車頂前部配置有長排警燈，駕駛室內安裝大功率警報器。
5.2車廂頂后部配置有照明燈
5.3車廂兩側上部各配置2只爆閃燈
5.4其余照明及警示設備符合GA39.5-92中電氣系統的規定和要求
6、噴漆
6.1車身顏色：符合GB7258規定的GB/T3181《漆膜顏色標準》中R03大紅色
6.2車身漆料：車廂表面噴涂大紅色光面漆
6.3整車標示：可按用戶要求進行噴涂
7、車頂
7.1車廂后部右側設置有安全梯；
7.2車廂上部鋪設防滑板進行蒙皮，積水自然下流；
8、隨車器材清單
|
類別 |
序號 |
名 稱 |
規 格 |
數
量 |
單位 |
備 注 |
|
隨 車
技 術
文 件 |
1 |
消防車使用說明書 |
|
1 |
本 |
|
|
2 |
購車發票 |
|
1 |
單 |
|
|
3 |
消防車器材配置表 |
|
1 |
單 |
|
|
4 |
汽車底盤使用說明書 |
|
1 |
本 |
|
|
5 |
汽車底盤合格證 |
|
1 |
單 |
|
|
6 |
消防泵使用說明書 |
|
1 |
本 |
|
|
7 |
質量保修卡 |
|
1 |
單 |
|
|
8 |
隨車附件（工具） |
|
1 |
套 |
原底盤隨車附件、工具 |
|
消防
器材
|
1 |
吸水管 |
KD100/2 m |
4 |
根 |
螺紋式 |
|
2 |
濾水器 |
FLF100 |
1 |
件 |
螺紋式 |
|
3 |
分水器 |
FII80/65×2-1.6 |
1 |
件 |
內扣式 |
|
4 |
集水器 |
JII100/65×2-1.0 |
1 |
件 |
內扣式 |
|
5 |
水帶 |
13-65-20 |
8 |
盤 |
內扣式 |
|
6 |
異徑接口 |
KJ65/80 |
2 |
件 |
內扣式 |
|
7 |
水帶包布 |
DT-SB |
4 |
件 |
|
|
8 |
水帶掛鉤 |
|
4 |
件 |
|
|
9 |
地上消火栓扳手 |
QT-DS1；長400 |
1 |
件 |
|
|
10 |
地下消火栓扳手 |
長860 |
1 |
件 |
|
|
11 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
12 |
直流開關水槍 |
QZG3.5/7.5；65 |
1 |
支 |
內扣式 |
|
13 |
直流開花水槍 |
QZK3.5/7.5；65 |
1 |
支 |
內扣式 |
|
14 |
滅火器 |
3 kg/ABC |
1 |
具 |
|
|
15 |
消防腰斧 |
長390 ；GF-285 |
1 |
件 |
|
|
16 |
橡皮錘 |
|
1 |
件 |
|
|
17 |
可充電式手提照明燈 |
|
1 |
盞 |
|
